nginx集群原理

利用虚拟IP，将同一个虚拟IP绑定到多个实际网卡上的IP，形成访问一个虚拟IP时，实际访问的是多个实际IP。每个实际IP对应一个nginx服务。

keepalived 交换机制软件

Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使用其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。
VRRP协议：VRRP全称 Virtual Router Redundancy Protocol，即虚拟路由冗余协议。可以认为它是实现路由器高可用的容错协议，即将N台提供相同功能的路由器组成一个路由器组(Router Group)，这个组里面有一个master和多个backup，但在外界看来就像一台一样，构成虚拟路由器，拥有一个虚拟IP。

keepalived虚拟IP切换的原理如下：

正常情况下，用户通过虚拟IP是直接访问到Keepalived-Master的（没有成为Master的就是Backup）；
成为Master的Keepalived，会每秒向所有的Backup发送VRRP包，通告自己是主，且运行正常；
当Master因为网络原因或者是别的原因导致与集群断开之后，Backup会在3.6秒左右（以优先级100为例，计算公式为3 × 1 + 256 × （256 – 100））认定Master宕机；
如果是多播的情况下，Master宕机，那么剩余的Backup要通过选举产生新的Master
如果是单播，则由剩下的Bakcup直接作为新的Master。

选举机制如下：

keepalived中优先级高的节点为MASTER。MASTER其中一个职责就是响应VIP的arp包，将VIP和mac地址映射关系告诉局域网内其他主机，同时，它还会以多播的形式（默认目的地址224.0.0.18）向局域网中发送VRRP通告，告知自己的优先级
网络中的所有BACKUP节点只负责处理MASTER发出的多播包，在抢占模式下，当发现MASTER的优先级没自己高，或者没收到MASTER的VRRP通告时，BACKUP将自己切换到MASTER状态，然后做MASTER该做的事：响应arp包和发送VRRP通告
如果在同一个广播域的同一个VRRP组内出现了两台Master路由器，那么它们收到对方发送的VRRP通
告报文之后，将比较自己与对方的优先级，优先级的值更大的设备胜出，继续保持Master状态，而
竞争失败的路由器则切换到Backup状态。
如果这两台Master路由器的优先级相等，那么接口IP地址
更大的路由器接口将会保持Master状态，而另一台设备则切换到Backup状态。

Nginx + Keepalived 搭建（实现主备切换）

原理图

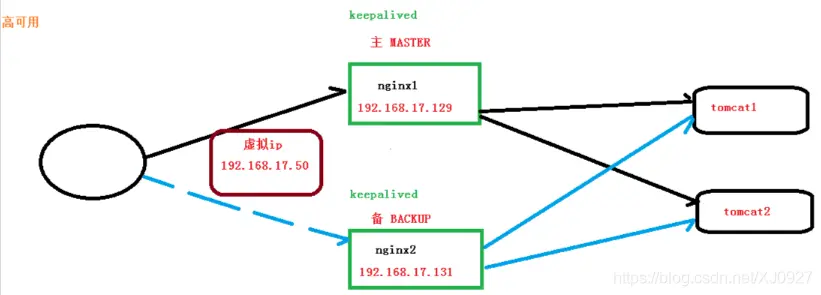

原理图

环境准备

Centos 7 x86_64系统2台，实际IP分别为：192.168.250.102 和 192.168.250.103
nginx version: nginx/1.20.2
Keepalived v1.3.5 (03/19,2017)
虚拟IP设置为：192.168.250.250
Keepalived Master 在192.168.250.102机器上，Backup 在192.168.250.103机器上。

安装nginx 和 keepalived

nginx 安装自行查阅，不赘述
keepalived 安装：yum install -y keepalived 即可

keepalived配置

keepalived配置文件在：/etc/keepalived/keepalived.conf（有可能跟我不一样，自行确认一下）
Master（192.168.250.102机器上是master）配置信息如下


#全局配置
global_defs {
   #启用脚本安全
   enable_script_security
}
# 调整优先级脚本
vrrp_script chk_nginx {
    # shell脚本路径
    script "/etc/keepalived/chk_nginx.sh"
    #执行脚本的用户名
    user root
    # 脚本执行间隔时间（单位s)
    interval 2
    # weight 大于0
    #       如果脚本监测失败，优先级不变，如果成功，优先级增加，
    #       如果后续监测失败，则优先级在增加的基础上回退，
    #       这个weight不会持续增加或减小，只会存在两个值
    # weight 小于0
    #       如果脚本监测失败，优先级降低，
    #       如果成功，优先级不变，
    #       这个weight不会持续增加或减小，只会存在两个值
    weight -30
}
# 虚拟IP配置
vrrp_instance VI_1 {
    # 表示当前是主服务器 还是 备份服务器（如果是备份服务器，则值为BACKUP)
    # 都设置为BACKUP，首先启动的作为Master
    state MASTER
    # 虚拟IP绑定网卡 值为：网卡名称（注意：改成自己机器网卡）
    interface ens33
    # 主、备服务器的 virtual_router_id需要一致
    # 虚拟路由id，这个id在整个局域网中需要唯一
    virtual_router_id 99
    # 优先级（主大备小）master优先级大于backup
    # 当待出现脚本执行错误时，keepalived会自行调整优先级，形成主备切换
    # 注意 优先级跨度不要超出weight的值，否则出现错误后，无法形成主备切换
    priority 120
    # VRRP广播的时间间隔
    advert_int 1
    # keepalived认证，类型有AH加密和PASS明文
    # 密码，集群中保持一致，且取前8个字符
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 绑定本机实际IP
    unicast_src_ip 192.168.250.102
    # 其他 keepalived ip地址
    unicast_peer {
        192.168.250.103
    }
    #虚拟IP地址（启动后使用ip add命令，能看到interface的网卡下存在绑定的虚拟ip）
    virtual_ipaddress {
        192.168.250.250
    }
    # 执行的script脚本，当脚本执行失败，则降低优先级（脚本在vrrp_script配置）
    track_script {
        # 脚本名称
        chk_nginx
    }
}
#全局配置
global_defs {
   #启用脚本安全
   enable_script_security
}
# 调整优先级脚本
vrrp_script chk_nginx {
    # shell脚本路径
    script "/etc/keepalived/chk_nginx.sh"
    #执行脚本的用户名
    user root
    # 脚本执行间隔时间（单位s)
    interval 2
    # weight 大于0
    #       如果脚本监测失败，优先级不变，如果成功，优先级增加，
    #       如果后续监测失败，则优先级在增加的基础上回退，
    #       这个weight不会持续增加或减小，只会存在两个值
    # weight 小于0
    #       如果脚本监测失败，优先级降低，
    #       如果成功，优先级不变，
    #       这个weight不会持续增加或减小，只会存在两个值
    weight -30
}

# 虚拟IP配置
vrrp_instance VI_1 {
    # 表示当前是主服务器 还是 备份服务器（如果是备份服务器，则值为BACKUP)
    # 都设置为BACKUP，首先启动的作为Master
    state MASTER
    # 虚拟IP绑定网卡 值为：网卡名称（注意：改成自己机器网卡）
    interface ens33
    # 主、备服务器的 virtual_router_id需要一致
    # 虚拟路由id，这个id在整个局域网中需要唯一
    virtual_router_id 99
    # 优先级（主大备小）master优先级大于backup
    # 当待出现脚本执行错误时，keepalived会自行调整优先级，形成主备切换
    # 注意 优先级跨度不要超出weight的值，否则出现错误后，无法形成主备切换
    priority 120
    # VRRP广播的时间间隔
    advert_int 1
    # keepalived认证，类型有AH加密和PASS明文
    # 密码，集群中保持一致，且取前8个字符
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 绑定本机实际IP
    unicast_src_ip 192.168.250.102
    # 其他 keepalived ip地址
    unicast_peer {
        192.168.250.103
    }
    #虚拟IP地址（启动后使用ip add命令，能看到interface的网卡下存在绑定的虚拟ip）
    virtual_ipaddress {
        192.168.250.250
    }
    # 执行的script脚本，当脚本执行失败，则降低优先级（脚本在vrrp_script配置）
    track_script {
        # 脚本名称
        chk_nginx
    }
}
#全局配置
global_defs {
   #启用脚本安全
   enable_script_security
}
# 调整优先级脚本
vrrp_script chk_nginx {
    # shell脚本路径
    script "/etc/keepalived/chk_nginx.sh"
    #执行脚本的用户名
    user root
    # 脚本执行间隔时间（单位s)
    interval 2
    # weight 大于0
    #       如果脚本监测失败，优先级不变，如果成功，优先级增加，
    #       如果后续监测失败，则优先级在增加的基础上回退，
    #       这个weight不会持续增加或减小，只会存在两个值
    # weight 小于0
    #       如果脚本监测失败，优先级降低，
    #       如果成功，优先级不变，
    #       这个weight不会持续增加或减小，只会存在两个值
    weight -30
}

# 虚拟IP配置
vrrp_instance VI_1 {
    # 表示当前是主服务器 还是 备份服务器（如果是备份服务器，则值为BACKUP)
    # 都设置为BACKUP，首先启动的作为Master
    state MASTER
    # 虚拟IP绑定网卡 值为：网卡名称（注意：改成自己机器网卡）
    interface ens33
    # 主、备服务器的 virtual_router_id需要一致
    # 虚拟路由id，这个id在整个局域网中需要唯一
    virtual_router_id 99
    # 优先级（主大备小）master优先级大于backup
    # 当待出现脚本执行错误时，keepalived会自行调整优先级，形成主备切换
    # 注意 优先级跨度不要超出weight的值，否则出现错误后，无法形成主备切换
    priority 120
    # VRRP广播的时间间隔
    advert_int 1
    # keepalived认证，类型有AH加密和PASS明文
    # 密码，集群中保持一致，且取前8个字符
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 绑定本机实际IP
    unicast_src_ip 192.168.250.102
    # 其他 keepalived ip地址
    unicast_peer {
        192.168.250.103
    }
    #虚拟IP地址（启动后使用ip add命令，能看到interface的网卡下存在绑定的虚拟ip）
    virtual_ipaddress {
        192.168.250.250
    }
    # 执行的script脚本，当脚本执行失败，则降低优先级（脚本在vrrp_script配置）
    track_script {
        # 脚本名称
        chk_nginx
    }
}

Backup Keepalived配置


#全局配置
global_defs {
   #启用脚本安全
   enable_script_security
}
# 调整优先级脚本
vrrp_script chk_nginx {
    # shell脚本路径
    script "/etc/keepalived/chk_nginx.sh"
    #执行脚本的用户名
    user root
    # 脚本执行间隔时间（单位s)
    interval 2
    # weight 大于0
    #       如果脚本监测失败，优先级不变，如果成功，优先级增加，
    #       如果后续监测失败，则优先级在增加的基础上回退，
    #       这个weight不会持续增加或减小，只会存在两个值
    # weight 小于0
    #       如果脚本监测失败，优先级降低，
    #       如果成功，优先级不变，
    #       这个weight不会持续增加或减小，只会存在两个值
    weight -30
}
#虚拟IP配置
vrrp_instance VI_1 {
    # 表示当前是主服务器 还是 备份服务器（如果是备份服务器，则值为BACKUP)
    # 都设置为BACKUP，首先启动的作为Master
    state BACKUP
    # 虚拟IP绑定网卡 值为：网卡名称（注意：机器网卡）
    interface ens33
    # 主、备服务器的 virtual_router_id需要一致
    # 虚拟路由id，这个id在整个局域网中需要唯一
    virtual_router_id 99
    # 优先级（主大备小）master优先级大于backup
    # 当待出现脚本执行错误时，keepalived会自行调整优先级，形成主备切换
    # 注意 优先级跨度不要超出weight的值，否则出现错误后，无法形成主备切换
    priority 110
    # VRRP广播的时间间隔
    advert_int 1
    # keepalived认证，类型有AH加密和PASS明文
    # 密码，集群中保持一致，且取前8个字符
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 绑定本机实际IP
    unicast_src_ip 192.168.250.103
    # 其他 keepalived ip地址
    unicast_peer {
        192.168.250.102
    }
    #虚拟IP地址（启动后使用ip add命令，能看到interface的网卡下存在绑定的虚拟ip）
    virtual_ipaddress {
        192.168.250.250
    }
    # 执行的script脚本，当脚本执行失败，则降低优先级（脚本在vrrp_script配置）
    track_script {
        # 脚本名称
        chk_nginx
    }
}
#全局配置
global_defs {
   #启用脚本安全
   enable_script_security
}

# 调整优先级脚本
vrrp_script chk_nginx {
    # shell脚本路径
    script "/etc/keepalived/chk_nginx.sh"
    #执行脚本的用户名
    user root
    # 脚本执行间隔时间（单位s)
    interval 2
    # weight 大于0
    #       如果脚本监测失败，优先级不变，如果成功，优先级增加，
    #       如果后续监测失败，则优先级在增加的基础上回退，
    #       这个weight不会持续增加或减小，只会存在两个值
    # weight 小于0
    #       如果脚本监测失败，优先级降低，
    #       如果成功，优先级不变，
    #       这个weight不会持续增加或减小，只会存在两个值
    weight -30
}

#虚拟IP配置
vrrp_instance VI_1 {
    # 表示当前是主服务器 还是 备份服务器（如果是备份服务器，则值为BACKUP)
    # 都设置为BACKUP，首先启动的作为Master
    state BACKUP
    # 虚拟IP绑定网卡 值为：网卡名称（注意：机器网卡）
    interface ens33
    # 主、备服务器的 virtual_router_id需要一致
    # 虚拟路由id，这个id在整个局域网中需要唯一
    virtual_router_id 99
    # 优先级（主大备小）master优先级大于backup
    # 当待出现脚本执行错误时，keepalived会自行调整优先级，形成主备切换
    # 注意 优先级跨度不要超出weight的值，否则出现错误后，无法形成主备切换
    priority 110
    # VRRP广播的时间间隔
    advert_int 1
    # keepalived认证，类型有AH加密和PASS明文
    # 密码，集群中保持一致，且取前8个字符
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 绑定本机实际IP
    unicast_src_ip 192.168.250.103
    # 其他 keepalived ip地址
    unicast_peer {
        192.168.250.102
    }
    #虚拟IP地址（启动后使用ip add命令，能看到interface的网卡下存在绑定的虚拟ip）
    virtual_ipaddress {
        192.168.250.250
    }
    # 执行的script脚本，当脚本执行失败，则降低优先级（脚本在vrrp_script配置）
    track_script {
        # 脚本名称
        chk_nginx
    }
}
#全局配置
global_defs {
   #启用脚本安全
   enable_script_security
}

# 调整优先级脚本
vrrp_script chk_nginx {
    # shell脚本路径
    script "/etc/keepalived/chk_nginx.sh"
    #执行脚本的用户名
    user root
    # 脚本执行间隔时间（单位s)
    interval 2
    # weight 大于0
    #       如果脚本监测失败，优先级不变，如果成功，优先级增加，
    #       如果后续监测失败，则优先级在增加的基础上回退，
    #       这个weight不会持续增加或减小，只会存在两个值
    # weight 小于0
    #       如果脚本监测失败，优先级降低，
    #       如果成功，优先级不变，
    #       这个weight不会持续增加或减小，只会存在两个值
    weight -30
}

#虚拟IP配置
vrrp_instance VI_1 {
    # 表示当前是主服务器 还是 备份服务器（如果是备份服务器，则值为BACKUP)
    # 都设置为BACKUP，首先启动的作为Master
    state BACKUP
    # 虚拟IP绑定网卡 值为：网卡名称（注意：机器网卡）
    interface ens33
    # 主、备服务器的 virtual_router_id需要一致
    # 虚拟路由id，这个id在整个局域网中需要唯一
    virtual_router_id 99
    # 优先级（主大备小）master优先级大于backup
    # 当待出现脚本执行错误时，keepalived会自行调整优先级，形成主备切换
    # 注意 优先级跨度不要超出weight的值，否则出现错误后，无法形成主备切换
    priority 110
    # VRRP广播的时间间隔
    advert_int 1
    # keepalived认证，类型有AH加密和PASS明文
    # 密码，集群中保持一致，且取前8个字符
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    # 绑定本机实际IP
    unicast_src_ip 192.168.250.103
    # 其他 keepalived ip地址
    unicast_peer {
        192.168.250.102
    }
    #虚拟IP地址（启动后使用ip add命令，能看到interface的网卡下存在绑定的虚拟ip）
    virtual_ipaddress {
        192.168.250.250
    }
    # 执行的script脚本，当脚本执行失败，则降低优先级（脚本在vrrp_script配置）
    track_script {
        # 脚本名称
        chk_nginx
    }
}

keepalived中执行的 `chk_nginx.sh`脚本

脚本文件用户 和 用户组 要设置成keepalived.conf中的 用户（我的是root）
chk_nginx.sh脚本文件注意修改权限（最好改成0755防止keepalived无法执行）
chk_nginx.sh脚本文件路径要与keepalived.conf配置保持一致
脚本内容如下：


#!/usr/bin/bash
#统计nginx 命令启动的进程数有几个
PIDS=`ps -C nginx --no-header | wc -l`
if [ $PIDS -eq 0 ]; then
    # 如果没有nginx进程，利用exit退出带正数，表示有错误退出
    # 那么keepalived认为此次脚本执行错误
    # # 这里可以加 重启nginx逻辑 如下：
    # # 如果重启后还是没有nginx进程，则脚本带错误退出
    #/usr/local/bin/nginx -c /opt/nginx/conf/nginx.conf
    # #等待3s
    #sleep 3
    #IDS=`ps -C nginx --no-header | wc -l`
    #if [ $PIDS -eq 0 ]; then
    #   exit 127
    #else
    #   exit 0
    #fi
    # 为了演示主备切换，就不设置重启nginx逻辑，直接返回脚本执行错误
    exit 127
else
    exit 0
fi
#!/usr/bin/bash

#统计nginx 命令启动的进程数有几个
PIDS=`ps -C nginx --no-header | wc -l`
if [ $PIDS -eq 0 ]; then
    # 如果没有nginx进程，利用exit退出带正数，表示有错误退出
    # 那么keepalived认为此次脚本执行错误

    # # 这里可以加 重启nginx逻辑 如下：
    # # 如果重启后还是没有nginx进程，则脚本带错误退出
    #/usr/local/bin/nginx -c /opt/nginx/conf/nginx.conf
    # #等待3s
    #sleep 3
    #IDS=`ps -C nginx --no-header | wc -l`
    #if [ $PIDS -eq 0 ]; then
    #   exit 127
    #else
    #   exit 0
    #fi

    # 为了演示主备切换，就不设置重启nginx逻辑，直接返回脚本执行错误
    exit 127
else
    exit 0
fi
#!/usr/bin/bash

#统计nginx 命令启动的进程数有几个
PIDS=`ps -C nginx --no-header | wc -l`
if [ $PIDS -eq 0 ]; then
    # 如果没有nginx进程，利用exit退出带正数，表示有错误退出
    # 那么keepalived认为此次脚本执行错误

    # # 这里可以加 重启nginx逻辑 如下：
    # # 如果重启后还是没有nginx进程，则脚本带错误退出
    #/usr/local/bin/nginx -c /opt/nginx/conf/nginx.conf
    # #等待3s
    #sleep 3
    #IDS=`ps -C nginx --no-header | wc -l`
    #if [ $PIDS -eq 0 ]; then
    #   exit 127
    #else
    #   exit 0
    #fi

    # 为了演示主备切换，就不设置重启nginx逻辑，直接返回脚本执行错误
    exit 127
else
    exit 0
fi

nginx配置（略）

请自行上网查阅
至此搭建结束，下面进入测试

Nginx + Keepalived 集群测试

准备工作：

我们在 192.168.250.102和103上分别启动nginx 和 keepalived（注意：先启动nginx，否则keepalived会发生主备切换）
nginx ：启动/停止，自行查阅
keepalived 启动命令：keepalived -f /etc/keepalived/keepalived.conf（-f 后面是keepalived的配置文件路径）
keepalived 关闭：kill ${对应keepalived pid} 即可
keepalived 启动后，其日志文件在/var/log/messages可以看到（后续我将使用 tail -f /var/log/messages 来观察keepalived的变化）

102机器启动Keepalived

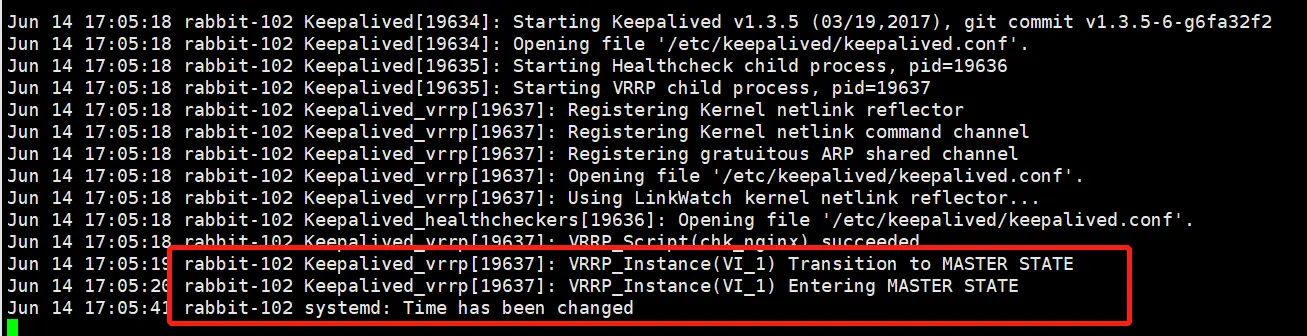

下图可以看出，192.168.250.102机器上的keepalived以 Master 启动起来。

192.168.250.102

103机器启动Keepalived

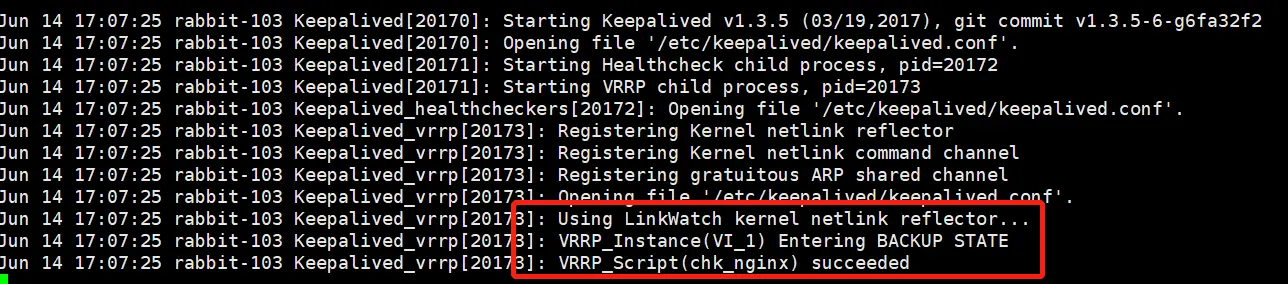

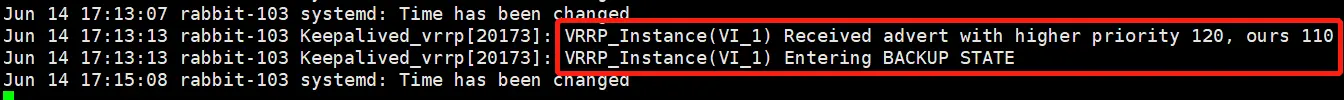

下图：192.168.250.103机器上的keepalived以 Backup 启动起来。

192.168.250.103

使用虚拟IP 192.168.250.250访问

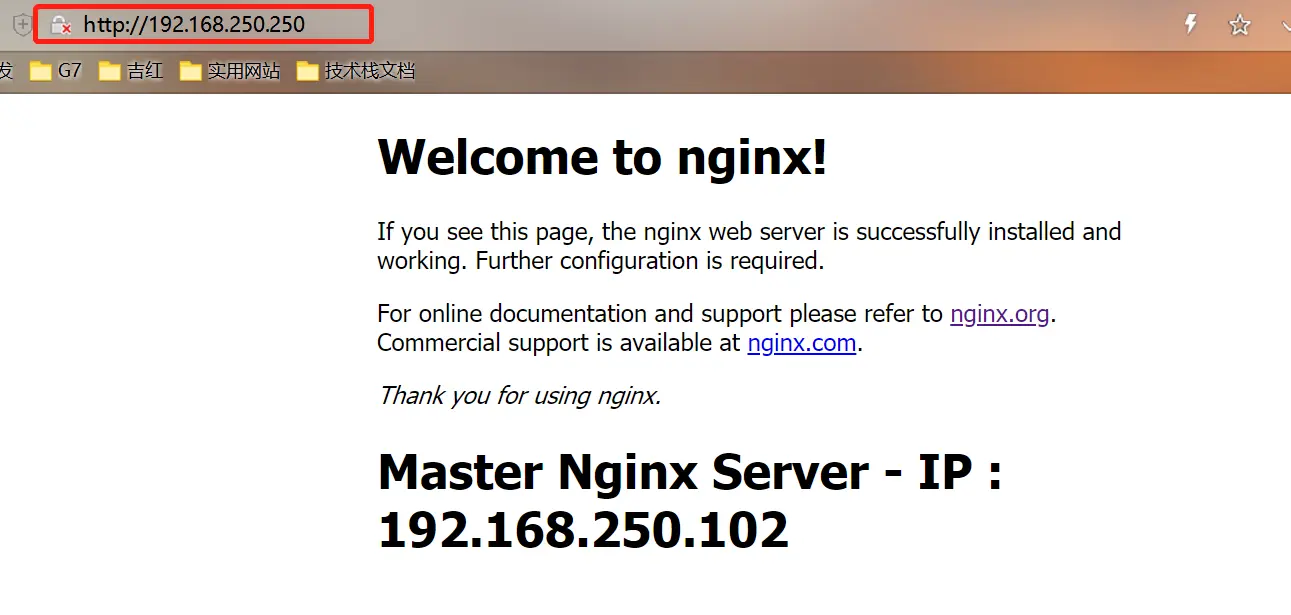

可以看出，我们当前访问的是Master上的nginx。

虚拟IP访问

将102上的nginx服务停止

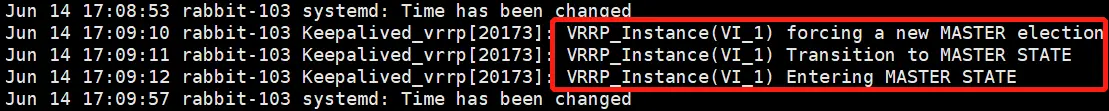

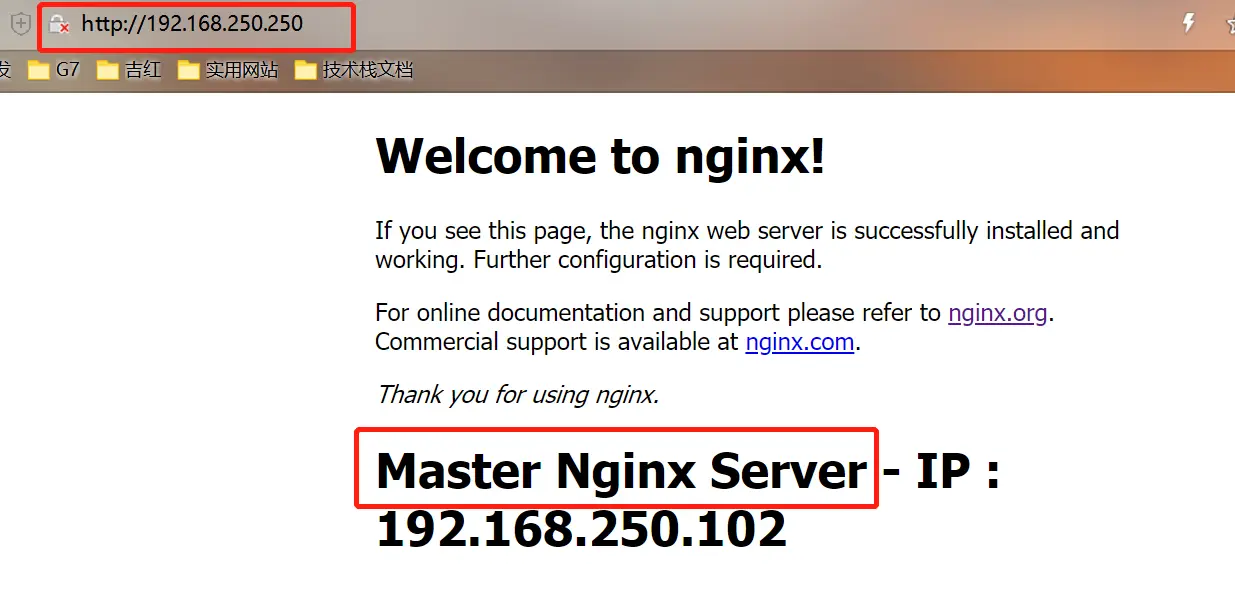

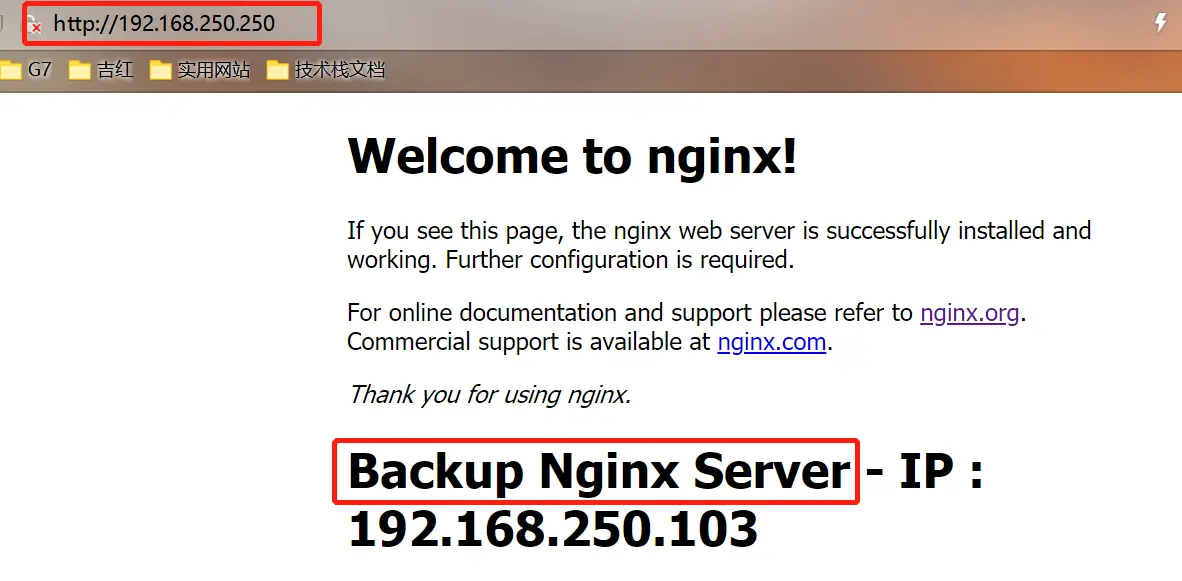

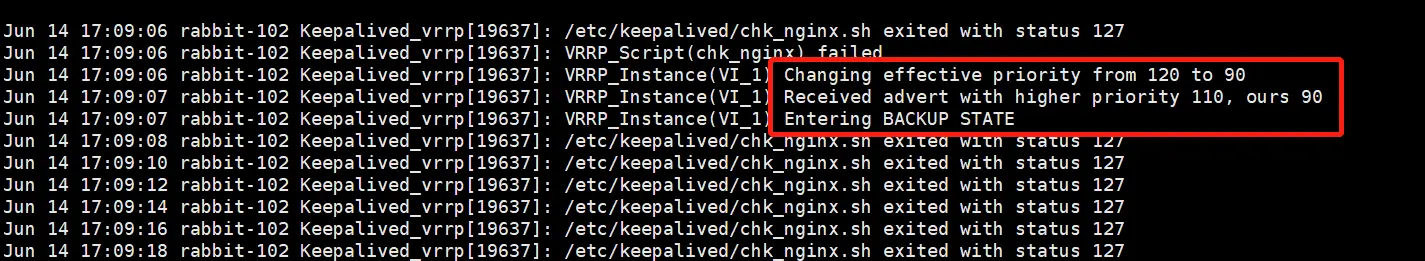

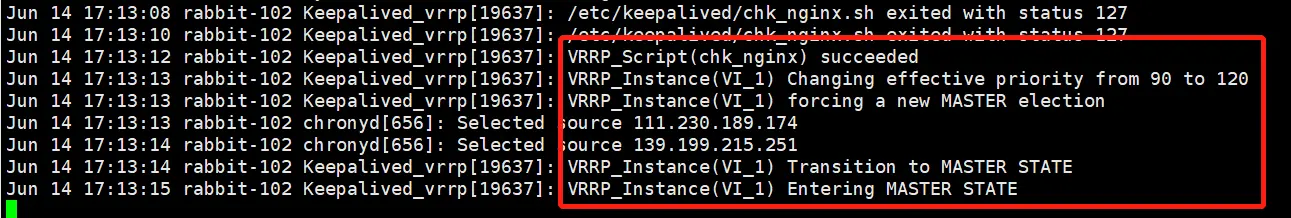

下面2张图，可以看出102的优先级降低，从120 -> 90，并切换为Backup。
而103变成新的Master。

192.168.250.102上Nginx停止，102变成backup

192.168.250.103变成Master

再用虚拟IP访问

下图：再使用虚拟IP访问时，已经访问的是103上备份的nginx

成功切换到备份Nginx上

重启102机器上Nginx

可以看出：102优先级从90回到120，并且成功切换成Master。
103 由于优先级为110，从而切换为Backup

192.168.250.102重启Nginx，ch_nginx.sh脚本执行成功，从而102重回Master

103优先级低于102，故重回Backup

再次访问虚拟IP 192.168.250.250

下图：重新请求到102Master主机上的nginx。

虚拟IP访问回到102主机上

总结

chk_nginx.sh 脚本要注意权限，防止keepalived没有权限自行脚本
keepalived.conf Master 和 Backup 配置文件不要搞乱
注意Master 和 Backup 中的优先级值设置，防止主备切换时，优先级值设置不正确，导致主备切换失败。
要利用 tail -f /var/log/messages 观察keepalived的执行日志

1 本站网络名称： 明恒博客

2 本站永久网址： www.zym88.cn

3 本站的文章部分内容可能来源于网络，仅供大家学习与参考，如有侵权，请联系站长进行删除处理。
4 本站一切资源不代表本站立场，并不代表本站赞同其观点和对其真实性负责。
5 本站一律禁止以任何方式发布或转载任何违法的相关信息，访客发现请向站长举报。
6 本站资源大多存储在云盘，如发现链接失效，请联系我们我们会第一时间更新。

THE END
